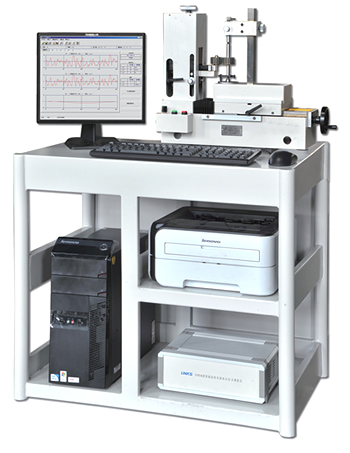

MC027系列小模数齿轮智能啮合综合测量仪(3103A)

MC027系列小模数齿轮智能啮合综合测量仪

MC027系列(3103A

一、3103A型小模数齿轮智能啮合综合测量仪产品用途:

    3103A型小模数齿轮智能啮合综合测量仪本测量仪主要用于测量小模数圆柱齿轮径向径向综合总偏差、一齿径向综合偏差、径向跳动,自动判别并“挑出”存在齿面大毛刺的齿牙。本测量仪可用于机床、医疗机械、印刷机械、办公设备、纺织机械、娱乐保健机械、家用电器、电动工具、机器人、汽车、摩托车、电动车、雷达等机械制造行业的金属及塑料齿轮双面啮合综合测量。

二、3103A型小模数齿轮智能啮合综合测量仪产品特点:

1、体积小、重量轻、功能强、操作方便,测量精度稳定。

2、采用德国HEIDENHAN光栅长度计,英国RENISHAW圆环形光栅编码器,日本RORZE步进电机及驱动器。

3、采用固定顶源码安装测量齿轮,以消除转动轴系带来的径向跳动误差。

4、采用平行步簧无摩擦导轨结构,灵敏度高。

5、安装被测齿轮的部件可沿轴向移动,以适应测量齿轮在轴上的不同位置。

6、测量力(啮合力)1N-9N连续可调,并且有数字指示,以适应被测齿轮双面3综合测量时不同测量力要求,适合小模数塑料齿轮双面啮合综合测量时对测量力要求较小的特点。

7、测量速度连续可调。

8、由微机控制进行自动测量及数据处理,显示屏显示测量结果和误差曲线,还可以由打印机输出检测报告。

三、3103A型小模数齿轮智能啮合综合测量仪技术规格:

1、可测齿轮模数............................0.15-2mm

2、两轴中心距...............................0-100mm

3、可测带轴齿轮最大外圆直径.....................5mm

4、可测带孔齿轮最大外圆直径....................80mm

5、可测带轴齿轮最大轴长.......................160mm

6、仪器示值分辨力..........................0.0005mm

7、仪器最大示值误差........................0.0025mm

8、仪器主机尺寸(长×宽×高).....524mm×210mm×428mm
